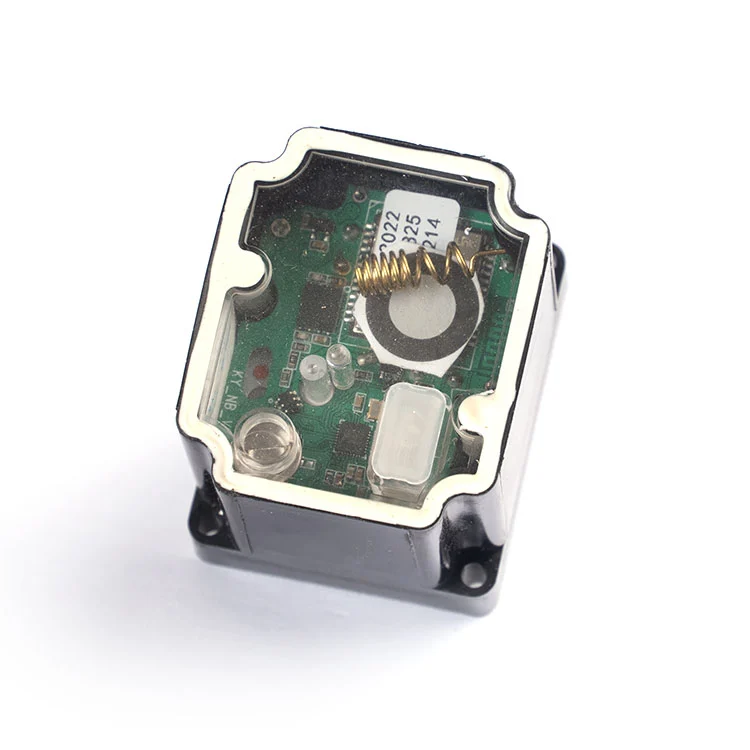

वॉटर मीटर मॉड्युलर ॲक्ट्युएटर

मॉड्युलर ॲक्ट्युएटर खरेदीदारांसाठी प्रत्यक्षात काय सोडवतो

बहुतेक मॉड्यूलर-ॲक्ट्युएटर एकत्रीकरण समस्या मोटरमधून येत नाहीत. ते व्हॉल्व्हच्या आकारासाठी चुकीचे कपात गुणोत्तर निवडून येतात, वर्तमान ड्रॉमुळे बॅटरी पॅक अपेक्षेपेक्षा जलद निचरा होतो, किंवा मीटर बोर्डशी जुळत नसलेल्या कनेक्टर आणि वायर व्याख्या. हा ॲक्ट्युएटर त्या तीन अपयशी बिंदूंना थेट संबोधित करतो.

• झडप आकाराशी जुळणारे दुहेरी गुणोत्तर.DN15–DN20 साठी 2400:1 आणि DN25 साठी 3700:1. 3700:1 आवृत्ती DN25 वाल्व्हच्या उच्च सीटिंग टॉर्क हाताळण्यासाठी ≥2.7 N·m वितरीत करते, तर 2400:1 आवृत्ती लहान बोअरसाठी प्रतिसाद वेळ ≤10 s वर ठेवते.
• बॅटरीवर चालणाऱ्या मीटरसाठी कमी वर्तमान ड्रॉ.ऑपरेटिंग करंट ≤25 mA आहे 3.6V नाममात्र, 450 mA च्या लॉक-रोटर करंटसह. कमी ऑपरेटिंग करंट ॲक्ट्युएटरला बॅटरी पॅकमधून जास्त निचरा न करता चालवण्यास अनुमती देतो, तर लॉक-रोटर आकृती आपल्या ड्रायव्हर सर्किटला वाल्व बसण्याच्या वेळी काय अपेक्षा करावी हे सांगते.
• PH-प्रकार 4P कनेक्टर, 6 वायर.4 सिग्नल लाईन्स अधिक 2 पॉवर वायर. कनेक्टर मॉड्युलर मीटर प्लॅटफॉर्मसाठी आहे जेथे ॲक्ट्युएटर हार्ड-वायर्ड असण्याऐवजी बोर्डमध्ये प्लग करते.
• आर्द्र आणि घराबाहेर मीटर खड्ड्यांसाठी IP67.घराला तात्पुरते विसर्जन आणि धूळ प्रवेशासाठी IP67 रेट केले आहे, बाहेरील मीटर बॉक्स, भूमिगत खड्डे आणि दमट उपयुक्तता कॅबिनेटसाठी योग्य आहे.

तांत्रिक तपशील खरेदीदारांनी ऑर्डर करण्यापूर्वी सत्यापित केले पाहिजे

खालील सारणी मानक मॉड्यूलर ॲक्ट्युएटर कॉन्फिगरेशन प्रतिबिंबित करते. जेथे तुमचा मीटर प्लॅटफॉर्म वेगळ्या व्होल्टेज, टॉर्क वक्र किंवा कनेक्टर कन्व्हेन्शनवर चालतो, तेथे हे पॅरामीटर्स OEM पुनरावलोकनादरम्यान कस्टमाइझ केले जाऊ शकतात.

जर तुमचा मीटर बोर्ड वेगळा कनेक्टर वापरत असेल किंवा वेगळ्या वायर व्याख्येची अपेक्षा करत असेल, तर Kaiye ची अभियांत्रिकी टीम हार्नेसचे पुनरावलोकन करू शकते आणि विसंगत बोर्डमध्ये मानक प्लगची सक्ती करण्याऐवजी जुळलेल्या कॉन्फिगरेशनचा प्रस्ताव देऊ शकते.

वायरिंग आणि कनेक्टर: अभियंते प्रथम काय विचारतात

मॉड्युलर मीटर प्लॅटफॉर्मसाठी, ॲक्ट्युएटर मीटर बोर्ड, व्हॉल्व्ह स्टेम आणि एन्क्लोजरमध्ये बसेल तितकेच चांगले आहे. हा ॲक्ट्युएटर PH-प्रकारचा 4P कनेक्टर वापरतो ज्यामध्ये 6 वायर आहेत: 4 सिग्नल लाईन्स अधिक 2 पॉवर वायर. प्लग हार्ड-वायर्ड असण्याऐवजी थेट मीटर बोर्डमध्ये बसण्याचा हेतू आहे.

पॉवर वायरिंग.पॉवर जोडी मोटर ड्राइव्हला फीड करते. ड्राईव्ह सर्किटचा आकार 450 mA च्या लॉक-रोटर करंटसाठी असावा, जरी सामान्य ऑपरेटिंग करंट ≤25 mA असला तरीही, कारण व्हॉल्व्ह बसण्याची थोडक्यात जास्त करंटची मागणी होऊ शकते. ॲक्ट्युएटर फील्ड-बदलण्यायोग्य असल्यास मीटर बोर्डवर रिव्हर्स-पोलॅरिटी संरक्षणाची शिफारस केली जाते.

सिग्नल वायरिंग.4 सिग्नल लाईन्स ओपन/क्लोज कंट्रोल आणि पोझिशन फीडबॅक घेऊन जातात. या सर्किटला पॉवर लाइन नव्हे तर कंट्रोल इनपुट म्हणून मानले पाहिजे आणि कम्युनिकेशन मॉड्यूलपासून स्वतंत्र राहिले पाहिजे जेणेकरून कम्युनिकेशन बिघाड झाल्यास वाल्व नियंत्रण अक्षम होणार नाही.

वायर व्याख्या.वर्तमान उत्पादन दस्तऐवजीकरण 6 वायर दर्शविते परंतु उत्पादनापूर्वी वास्तविक डेटाशीटच्या विरूद्ध रंग व्याख्यांची पुष्टी करणे आवश्यक आहे. खरेदीदारांनी नमुना मंजुरीपूर्वी अंतिम वायरिंग आकृती आणि पिनआउटची विनंती करावी.

माउंटिंग इंटरफेस.DN15–DN25 मॉड्युलर स्मार्ट-मीटर व्हॉल्व्ह बॉडीवर वापरल्या जाणाऱ्या वाल्व स्टेम आणि माउंटिंग पॅटर्नभोवती ॲक्ट्युएटरची रचना केली जाते. व्हॉल्यूम रिलीझ करण्यापूर्वी, खरेदीदारांनी स्टेम स्क्वेअर, माउंटिंग होल स्पेसिंग आणि मीटर हाउसिंगमध्ये ॲक्ट्युएटर ओरिएंटेशनची पुष्टी केली पाहिजे. उत्पादन ऑर्डर देण्यापूर्वी Kaiye यांत्रिक फिट-चेकसाठी नमुना पुरवू शकतो.

जर तुम्ही मीटर हाउसिंग किंवा संपूर्ण व्हॉल्व्ह असेंब्ली देखील सोर्स करत असाल, तर ॲक्ट्युएटरचे एकत्र पुनरावलोकन केले जाऊ शकतेपाणी मीटर शेलआणि व्हॉल्व्ह बॉडी असेंब्लीमध्ये इंटरफेस जुळत नाही.

मॉड्युलर ॲक्ट्युएटर कुठे वापरला जातो: व्हॉल्यूम प्रोजेक्टसाठी ऍप्लिकेशन फिट

मॉड्युलर स्मार्ट-मीटर प्लॅटफॉर्मसाठी ॲक्ट्युएटर ठेवलेला आहे जेथे बॅटरी-चालित ऑपरेशन, कमी करंट ड्रॉ आणि प्लग-इन कनेक्टर हाय-स्पीड ऍक्च्युएशनपेक्षा जास्त महत्त्वाचे आहे. ठराविक व्हॉल्यूम अनुप्रयोगांमध्ये हे समाविष्ट आहे:

• स्मार्ट निवासी पाणी मीटर (DN15–DN20).बिलिंग नियंत्रण, थकबाकी व्यवस्थापन आणि अपार्टमेंट इमारती आणि उपयुक्तता-व्यवस्थापित निवासी खात्यांमध्ये लीक प्रतिसाद यासाठी रिमोट ओपन/क्लोज. 2400:1 आवृत्ती वापरा.
• मोठ्या-बोअरचे निवासी आणि हलके व्यावसायिक मीटर (DN25).जेथे व्हॉल्व्ह सीटिंग टॉर्क जास्त आहे आणि विश्वसनीय बंद ठेवण्यासाठी 3700:1 आवृत्ती आवश्यक आहे.
• विनाविद्युत मीटर खड्डे.भूमिगत आणि बाहेरील मीटरची स्थापना जेथे 220V मेन किंवा समर्पित पॉवर केबल्स अव्यवहार्य आहेत आणि ॲक्ट्युएटर मीटरच्या बॅटरी पॅकमधून चालते.
• OEM मीटर प्लॅटफॉर्म.वॉटर-मीटर उत्पादकांना ॲक्ट्युएटर पुरवठा जे युटिलिटीला पाठवण्यापूर्वी त्यांच्या स्वत: च्या मीटर उत्पादनामध्ये मॉड्यूलर ॲक्ट्युएटर समाकलित करतात.

ॲक्ट्युएटर हा Kaiye च्या विस्तृत वॉटर-मीटर घटक प्लॅटफॉर्मचा भाग असल्यामुळे, एकाधिक घटक सोर्स करणारे खरेदीदार पात्रता आणि लॉजिस्टिक एकत्र करू शकतात. तुमच्या प्रोजेक्टला मीटर स्तरावर वायरलेस कम्युनिकेशन आवश्यक असल्यास, ॲक्ट्युएटर Kaiye च्या सोबत काम करण्यासाठी डिझाइन केलेले आहे.वायरलेस वॉटर मीटरप्लॅटफॉर्म आपण संपूर्ण पुनरावलोकन देखील करू शकतावॉटर मीटर ॲक्ट्युएटर श्रेणीसंबंधित मॉडेल्ससाठी.

गुणवत्ता, सुसंगतता आणि "निर्माता" याचा अर्थ येथे काय आहे

B2B खरेदीदारांसाठी, "निर्माता" चा अर्थ प्रक्रिया नियंत्रण असावा, फक्त कॅटलॉग असलेली ट्रेडिंग कंपनी नाही. Kaiye ISO 9001 गुणवत्ता प्रणाली चालवते, ॲक्ट्युएटर असेंब्लीसाठी स्वयंचलित उत्पादन चालवते आणि दोन दशकांहून अधिक काळ वॉटर-मीटर ॲक्ट्युएटर तयार करत आहे. या मॉड्युलर ॲक्ट्युएटरला त्या उत्पादन बेसचा तीन ठोस मार्गांनी फायदा होतो:

बॅचची सुसंगतता.गीअर्स नियंत्रित परिमाणांवर मशीन केले जातात. ऑटोमेटेड असेंब्ली गीअर मेश, टॉर्क आउटपुट आणि रिस्पॉन्स टाईममधील युनिट-टू-युनिट फरक कमी करते—जेव्हा तुम्ही युटिलिटी प्रोजेक्टवर हजारो ॲक्ट्युएटर स्थापित करत असाल तेव्हा ते महत्त्वाचे असते.

येणारी तपासणी आणि अंतिम चाचणी.मानक उत्पादनामध्ये वर्तमान ड्रॉ, प्रतिसाद वेळ आणि व्हॉल्व्ह प्रवासासाठी कार्यात्मक तपासणी समाविष्ट आहे. व्हॉल्यूम ऑर्डर देण्यापूर्वी खरेदीदार तपासणी प्रोटोकॉल आणि सॅम्पलिंग योजनेची विनंती करू शकतात.

शोधण्यायोग्यता.मॉडेल कोड, उत्पादन बॅच आणि चाचणी नोंदी ठेवल्या जातात जेणेकरून फील्ड समस्या दिसल्यास, प्रकल्पातील प्रत्येक ॲक्ट्युएटरला संशयित मानण्याऐवजी प्रभावित लोकसंख्येला वेगळे केले जाऊ शकते. Kaiye च्या उत्पादन बेस आणि गुणवत्ता प्रणालीबद्दल अधिक माहितीसाठी, पहाकंपनी प्रोफाइल आणि उत्पादन विहंगावलोकन.

OEM सानुकूलन आणि खरेदी अटी

मॉड्युलर ॲक्ट्युएटर एक मानक युनिट म्हणून उपलब्ध आहे, परंतु मानक म्हणजे निश्चित नाही. OEM आणि प्रकल्प खरेदीदारांसाठी, खालील आयटम सामान्यतः तांत्रिक पुनरावलोकनानंतर सानुकूलित केले जातात:

केबल आणि कनेक्टर.केबलची लांबी, वायर गेज, कलर कोड आणि कनेक्टरचा प्रकार तुमच्या मीटर हाउसिंग आणि असेंबली फिक्स्चरशी जुळण्यासाठी निर्दिष्ट केला जाऊ शकतो.

वायर व्याख्या आणि नियंत्रण तर्क.ओपन/क्लोज सिग्नल मॅपिंग आणि पॉवर पोलॅरिटी तुमच्या मीटर बोर्डसह संरेखित केली जाऊ शकते.

घट प्रमाण.जर तुमच्या व्हॉल्व्हचा आकार DN15–DN25 च्या बाहेर पडला असेल किंवा बसण्याचा टॉर्क असामान्य असेल, तर पर्यायी गियर रेशो किंवा मोटर टियर मानक 2400:1 किंवा 3700:1 कॉन्फिगरेशनपेक्षा अधिक योग्य असू शकतात.

ब्रँडिंग आणि पॅकेजिंग.व्हॉल्यूम ऑर्डरसाठी खाजगी-लेबल मार्किंग, तटस्थ पॅकेजिंग आणि प्रोजेक्ट-विशिष्ट लेबलिंग उपलब्ध आहेत.

ठराविक MOQ आणि लीड टाइम कोटेशनवर पुष्टी केली जाते. ऑर्डरचे प्रमाण आणि घटक उपलब्धता यावर अवलंबून मानक वितरण साधारणपणे PO आणि नमुना पुष्टीकरणानंतर 15-30 दिवसांनी होते.

खरेदी FAQ

मॉड्युलर ॲक्ट्युएटर कोणत्या बुद्धिमान वॉटर मीटर वैशिष्ट्यांसाठी योग्य आहे?
ॲक्ट्युएटर DN15–DN25 इंटेलिजेंट वॉटर मीटरसाठी डिझाइन केलेले आहे. DN15 आणि DN20 मीटरसाठी 2400:1 कपात आणि DN25 मीटरसाठी 3700:1 कपात वापरा, प्रत्येक कॅलिबरच्या वाल्व नियंत्रण आवश्यकतांशी जुळत आहे.

कमी ऑपरेटिंग करंट (≤25 mA) चा फायदा काय आहे?
कमी ऑपरेटिंग करंट बॅटरीवर चालणाऱ्या मीटरसाठी वीज वापर कमी करते, बॅटरी बदलण्याचे चक्र वाढवते आणि ऑपरेशन दरम्यान उष्णता आणि आवाज कमी करते.

कनेक्टर आणि वायरिंग कॉन्फिगरेशन काय आहे?
ॲक्ट्युएटर PH-प्रकारचा 4P कनेक्टर वापरतो ज्यामध्ये 6 वायर आहेत: 4 सिग्नल लाईन्स अधिक 2 पॉवर वायर. ऑर्डर करण्यापूर्वी वास्तविक उत्पादन डेटाशीटच्या विरूद्ध वायर रंगाच्या अचूक व्याख्याची पुष्टी करा.

केबल, कनेक्टर किंवा ब्रँडिंग सानुकूलित केले जाऊ शकते?
होय. केबलची लांबी, वायर गेज, रंग कोड, कनेक्टर प्रकार आणि खाजगी-लेबल चिन्हांकन व्हॉल्यूम ऑर्डरसाठी निर्दिष्ट केले जाऊ शकते.

नियमित ऑर्डरसाठी वितरण वेळ काय आहे?
डिलिव्हरी वेळ साधारणपणे 15-30 दिवसांचा असतो आणि मॉडेल कालावधी आणि ऑर्डरच्या प्रमाणानुसार कमी किंवा जास्त असू शकतो.
