वॉटर मीटर नाही वायर ॲक्ट्युएटर

तांत्रिक तपशील खरेदीदारांनी ऑर्डर करण्यापूर्वी सत्यापित केले पाहिजे

खालील तक्ता मानक नो-वायर ॲक्ट्युएटर कॉन्फिगरेशन प्रतिबिंबित करते. जेथे तुमचा मीटर प्लॅटफॉर्म वेगळ्या व्होल्टेज, टॉर्क वक्र किंवा पिन डेफिनिशनवर चालतो, तेथे हे पॅरामीटर्स OEM पुनरावलोकनादरम्यान कस्टमाइझ केले जाऊ शकतात.

जर तुमचा मीटर बोर्ड वेगळी पिन व्याख्या वापरत असेल किंवा वेगळ्या कनेक्टरची अपेक्षा करत असेल, तर Kaiye ची अभियांत्रिकी टीम इंटरफेसचे पुनरावलोकन करू शकते आणि विसंगत बोर्डमध्ये मानक प्लगची सक्ती करण्याऐवजी जुळलेल्या कॉन्फिगरेशनचा प्रस्ताव देऊ शकते.

2.0mm पिन व्याख्या: अभियंते प्रथम काय विचारतात

ॲक्ट्युएटर मानक 2.0 मिमी 5-पिन इंटरफेस वापरतो. पिन फंक्शन्स आणि सीक्वेन्स तुमच्या प्रोजेक्टच्या गरजेनुसार सानुकूलित केले जाऊ शकतात.

पॉवर पिन.पिन IV आणि V मोटर ड्राइव्हला फीड करतात. ड्राईव्ह सर्किटचा आकार 450 mA च्या लॉक-रोटर करंटसाठी असावा, जरी सामान्य ऑपरेटिंग करंट ≤25 mA असला तरीही, कारण व्हॉल्व्ह बसण्याची थोडक्यात जास्त करंटची मागणी होऊ शकते. ॲक्ट्युएटर फील्ड-बदलण्यायोग्य असल्यास मीटर बोर्डवर रिव्हर्स-पोलॅरिटी संरक्षणाची शिफारस केली जाते.

नियंत्रण पिन.पिन I, II, आणि III मध्ये ओपन/क्लोज कंट्रोल आणि COM असतात. या सर्किटला पॉवर लाइन नव्हे तर कंट्रोल इनपुट म्हणून मानले पाहिजे आणि कम्युनिकेशन मॉड्यूलपासून स्वतंत्र राहिले पाहिजे जेणेकरून कम्युनिकेशन बिघाड झाल्यास वाल्व नियंत्रण अक्षम होणार नाही.

व्हॉल्यूम रिलीझ करण्यापूर्वी, खरेदीदारांनी मीटर हाऊसिंगच्या आत पिन क्रम, प्लग ओरिएंटेशन आणि ॲक्ट्युएटर स्थितीची पुष्टी केली पाहिजे. उत्पादन ऑर्डर देण्यापूर्वी Kaiye यांत्रिक आणि इलेक्ट्रिकल फिट-चेकसाठी नमुना पुरवू शकतो.

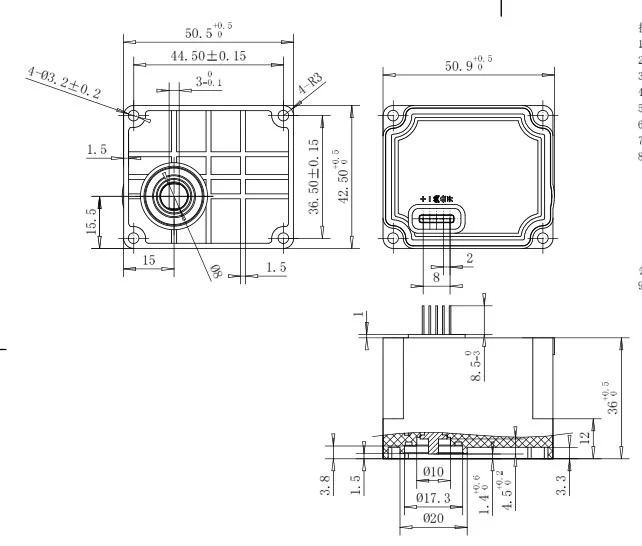

तांत्रिक रेखाचित्र

नो-वायर ॲक्ट्युएटर कुठे वापरला जातो: व्हॉल्यूम प्रोजेक्टसाठी ऍप्लिकेशन फिट

ॲक्ट्युएटर स्मार्ट मीटर प्लॅटफॉर्मसाठी स्थित आहे जेथे प्लग-अँड-प्ले असेंब्ली, कमी करंट ड्रॉ आणि स्थिर पिन कनेक्शन हाय-स्पीड ॲक्ट्युएशनपेक्षा जास्त महत्त्वाचे आहे. ठराविक व्हॉल्यूम अनुप्रयोगांमध्ये हे समाविष्ट आहे:

• स्मार्ट निवासी पाणी मीटर (DN15–DN20).बिलिंग नियंत्रण, थकबाकी व्यवस्थापन आणि लीक प्रतिसादासाठी रिमोट उघडा/बंद. 2400:1 आवृत्ती वापरा.
• मोठ्या-बोअरचे निवासी आणि हलके व्यावसायिक मीटर (DN25).जेथे व्हॉल्व्ह सीटिंग टॉर्क जास्त आहे आणि 3700:1 आवृत्ती आवश्यक आहे.
• स्वयंचलित मीटर असेंब्ली लाईन्स.जेथे केबल वेल्डिंग काढून टाकणे असेंबली प्रक्रिया सुलभ करते आणि युनिट-टू-युनिट सुसंगतता सुधारते.
• OEM मीटर प्लॅटफॉर्म.वॉटर-मीटर उत्पादकांना ॲक्ट्युएटर पुरवठा जे युटिलिटीला पाठवण्यापूर्वी त्यांच्या स्वत: च्या मीटर उत्पादनामध्ये नो-वायर ॲक्ट्युएटर समाकलित करतात.

ॲक्ट्युएटर हा Kaiye च्या विस्तृत वॉटर-मीटर घटक प्लॅटफॉर्मचा भाग असल्यामुळे, एकाधिक घटक सोर्स करणारे खरेदीदार पात्रता आणि लॉजिस्टिक एकत्र करू शकतात. तुमच्या प्रोजेक्टला मीटर स्तरावर वायरलेस कम्युनिकेशन आवश्यक असल्यास, ॲक्ट्युएटर Kaiye च्या सोबत काम करण्यासाठी डिझाइन केलेले आहे.वायरलेस वॉटर मीटरप्लॅटफॉर्म आपण संपूर्ण पुनरावलोकन देखील करू शकतावॉटर मीटर ॲक्ट्युएटर श्रेणीसंबंधित मॉडेल्ससाठी.

गुणवत्ता, सुसंगतता आणि "निर्माता" याचा अर्थ येथे काय आहे

B2B खरेदीदारांसाठी, "निर्माता" चा अर्थ प्रक्रिया नियंत्रण असावा, फक्त कॅटलॉग असलेली ट्रेडिंग कंपनी नाही. Kaiye ISO 9001 गुणवत्ता प्रणाली चालवते, ॲक्ट्युएटर असेंब्लीसाठी स्वयंचलित उत्पादन चालवते आणि दोन दशकांहून अधिक काळ वॉटर-मीटर ॲक्ट्युएटर तयार करत आहे. या नो-वायर ॲक्ट्युएटरचा त्या उत्पादन बेसपासून तीन ठोस मार्गांनी फायदा होतो:

बॅचची सुसंगतता.नो-वायर पिन कनेक्शन मॅन्युअल केबल वेल्डिंग काढून टाकते, जे ॲक्ट्युएटर असेंब्लीमध्ये युनिट-टू-युनिट भिन्नतेचा सर्वात मोठा स्त्रोत आहे. स्वयंचलित असेंब्ली आणि नियंत्रित पिनचे परिमाण संपर्क प्रतिकार आणि प्रतिसाद वेळेत फरक कमी करतात.

येणारी तपासणी आणि अंतिम चाचणी.मानक उत्पादनामध्ये वर्तमान ड्रॉ, प्रतिसाद वेळ आणि व्हॉल्व्ह प्रवासासाठी कार्यात्मक तपासणी समाविष्ट आहे. व्हॉल्यूम ऑर्डर देण्यापूर्वी खरेदीदार तपासणी प्रोटोकॉल आणि सॅम्पलिंग योजनेची विनंती करू शकतात.

शोधण्यायोग्यता.मॉडेल कोड, उत्पादन बॅच आणि चाचणी नोंदी ठेवल्या जातात जेणेकरून फील्ड समस्या दिसल्यास, प्रकल्पातील प्रत्येक ॲक्ट्युएटरला संशयित मानण्याऐवजी प्रभावित लोकसंख्येला वेगळे केले जाऊ शकते. Kaiye च्या उत्पादन बेस आणि गुणवत्ता प्रणालीबद्दल अधिक माहितीसाठी, पहाकंपनी प्रोफाइल आणि उत्पादन विहंगावलोकन.

OEM सानुकूलन आणि खरेदी अटी

नो-वायर ॲक्ट्युएटर एक मानक युनिट म्हणून उपलब्ध आहे, परंतु मानक म्हणजे निश्चित नाही. OEM आणि प्रकल्प खरेदीदारांसाठी, खालील आयटम सामान्यतः तांत्रिक पुनरावलोकनानंतर सानुकूलित केले जातात:

पिन व्याख्या आणि क्रम.पिन फंक्शन्स आणि पिन ऑर्डर आपल्या मीटर बोर्डसह संरेखित केले जाऊ शकतात.

कनेक्टर आणि गृहनिर्माण.प्लग प्रकार, अभिमुखता आणि ॲक्ट्युएटर हाऊसिंग तुमच्या मीटरच्या संलग्नक आणि असेंबली फिक्स्चरशी जुळण्यासाठी निर्दिष्ट केले जाऊ शकते.

घट प्रमाण.जर तुमच्या व्हॉल्व्हचा आकार DN15–DN25 च्या बाहेर पडला असेल किंवा बसण्याचा टॉर्क असामान्य असेल, तर पर्यायी गियर रेशो किंवा मोटर टियर मानक 2400:1 किंवा 3700:1 कॉन्फिगरेशनपेक्षा अधिक योग्य असू शकतात.

ब्रँडिंग आणि पॅकेजिंग.व्हॉल्यूम ऑर्डरसाठी खाजगी-लेबल मार्किंग, तटस्थ पॅकेजिंग आणि प्रोजेक्ट-विशिष्ट लेबलिंग उपलब्ध आहेत.

ठराविक MOQ आणि लीड टाइम कोटेशनवर पुष्टी केली जाते. ऑर्डरचे प्रमाण आणि घटक उपलब्धता यावर अवलंबून मानक वितरण साधारणपणे PO आणि नमुना पुष्टीकरणानंतर 15-30 दिवसांनी होते.

खरेदी FAQ

या ॲक्ट्युएटरवर “नो वायर” म्हणजे काय?
हे नो-वायर पिन कनेक्शनचा संदर्भ देते: ॲक्ट्युएटर 2.0 मिमी 5-पिन इंटरफेसद्वारे थेट मीटर बेस आणि इलेक्ट्रॉनिक मॉड्यूलमध्ये प्लग करतो, केबल वेल्डिंगची आवश्यकता नसते. हे असेंबली सुलभ करते आणि स्वयंचलित उत्पादन ओळींना समर्थन देते.

नो-वायर ॲक्ट्युएटर कोणत्या वॉटर मीटर कॅलिबर्ससाठी योग्य आहे?
हे DN15–DN25 स्मार्ट वॉटर मीटरसाठी डिझाइन केलेले आहे. DN15 आणि DN20 मीटरसाठी 2400:1 कपात आणि DN25 मीटरसाठी 3700:1 कपात वापरा.

पिनची व्याख्या काय आहे?
मानक 2.0mm 5-पिन व्याख्या अशी आहे: I वाल्व ओपन कंट्रोल सिग्नल, II कॉमन टर्मिनल (COM), III वाल्व क्लोज कंट्रोल सिग्नल, IV DC पॉवर पॉझिटिव्ह (+), V DC पॉवर नकारात्मक (-). पिन कार्ये आणि अनुक्रम सानुकूलित केले जाऊ शकतात.

पिन व्याख्या, केबल किंवा ब्रँडिंग सानुकूलित केले जाऊ शकते?
होय. तांत्रिक पुनरावलोकनानंतर व्हॉल्यूम ऑर्डरसाठी पिन कार्ये, पिन क्रम, कनेक्टर प्रकार आणि खाजगी-लेबल चिन्हांकित केले जाऊ शकतात.

नियमित ऑर्डरसाठी वितरण वेळ काय आहे?
डिलिव्हरी वेळ साधारणपणे 15-30 दिवसांचा असतो आणि मॉडेल कालावधी आणि ऑर्डरच्या प्रमाणानुसार कमी किंवा जास्त असू शकतो.
