KY-KT-27 — स्मार्ट वॉटर मीटर आणि शुद्धीकरण प्रणालीसाठी 24V वॉटर मीटर प्युरिफिकेशन व्हॉल्व्ह ॲक्ट्युएटर.
≥1.8 N·m आउटपुट टॉर्क · 2400:1 मशीन्ड मेटल-गियर रिडक्शन · IP66 हाउसिंग · ≤10 s वाल्व प्रतिसाद · ≤80 mA ऑपरेटिंग करंट · 450 mA लॉक-रोटर करंट.
इलेक्ट्रिक रिमोट कंट्रोल आणि मॅन्युअल आपत्कालीन ऑपरेशनला समर्थन देते. लीकेज अलार्म केबल स्वयंचलित वाल्व बंद होण्यास आणि पाण्याच्या संपर्कावर लाल सूचक ट्रिगर करते. DN15–DN20 वाल्व प्लॅटफॉर्मसाठी डिझाइन केलेले.
OEM सानुकूलन: व्होल्टेज, केबल लांबी आणि कनेक्टर, नियंत्रण तर्कशास्त्र, टॉर्क टियर, ब्रँडिंग आणि पॅकेजिंग. 500 पीसी पासून मानक MOQ; लीड टाइम नमुना मंजूरीनंतर 15-25 कार्य दिवस.जुळलेल्या अवतरणासाठी तुमचे वाल्व्ह तपशील पाठवा.
जर तुम्ही स्मार्ट वॉटर मीटर, शुध्दीकरण प्रणाली किंवा व्हॉल्यूमवर लहान-बोअर पाइपलाइन नियंत्रणासाठी व्हॉल्व्ह ॲक्ट्युएटर सोर्स करत असाल, तर KY-KT-27 एका उद्देशासाठी तयार केले आहे: तुमच्या उत्पादनावर किंवा प्रकल्पावर देखभालीचा भार न टाकता, आदेशानुसार वाल्व्ह विश्वसनीयपणे बंद करणे आणि उघडणे.
Kaiye ने स्मार्ट मीटरिंगचा प्रारंभिक अवलंब केल्यापासून वॉटर मीटर ॲक्ट्युएटरची निर्मिती केली आहे, ज्याची वार्षिक ॲक्ट्युएटर क्षमता आहे10 दशलक्ष संचआणि 30 वर्षांपेक्षा जास्त हार्डवेअर आणि कंट्रोल-व्हॉल्व्ह उत्पादन अनुभव. KY-KT-27 हा त्या व्हॉल्यूम-सिद्ध प्लॅटफॉर्मचा भाग आहे—OEM एकत्रीकरण, बॅच सातत्य आणि अंदाजे लीड टाइम्ससाठी इंजिनियर.
हे कॅटलॉग प्लेसहोल्डर नाही. खाली तुम्हाला प्रत्यक्ष कार्यरत पॅरामीटर्स, माउंटिंग आणि वायरिंग लॉजिक, खरेदी मर्यादा आणि तुमचा अभियांत्रिकी कार्यसंघ नमुना मंजूर करण्यापूर्वी विचारेल असे तांत्रिक प्रश्न सापडतील.
बहुतेक स्मार्ट-मीटर वाल्व्ह निकामी इलेक्ट्रॉनिक्समधून येत नाहीत. ते टॉर्क जुन्या व्हॉल्व्हवर कमी पडणे, दमट मीटर बॉक्समध्ये सील अपयश किंवा मीटर प्लॅटफॉर्मशी जुळत नसलेल्या वायरिंग कॉन्फिगरेशनमधून येतात. KY-KT-27 या तीन अपयशी बिंदूंना थेट संबोधित करते.
२४००:१ मेटल-गियर रिडक्शनद्वारे ≥1.8 N·m वर रेट केलेले, ॲक्ट्युएटरचा आकार DN15 आणि DN20 वॉटर-मीटर वाल्व्हसाठी आहे. मेटल गीअर्स मशीन केलेले असतात, सिंटर केलेले नसतात, जे लांब सायकल चालवताना टॉर्क आउटपुट सुरक्षित ठेवतात आणि स्टॉलच्या परिस्थितीत दात पडण्याचा धोका कमी करतात.
मीटर बॉक्स दमट असतात, अधूनमधून पाण्यात बुडतात आणि कंडेन्सेशनच्या संपर्कात येतात. IP66 हाऊसिंग ड्राईव्ह ट्रेन आणि कंट्रोल इलेक्ट्रॉनिक्सचे संरक्षण करते, ज्यामुळे ॲक्ट्युएटरला बाहेरील खड्डे, युटिलिटी कॅबिनेट आणि शुध्दीकरण उपकरणे बंदिस्तांमध्ये कार्यरत राहता येते.

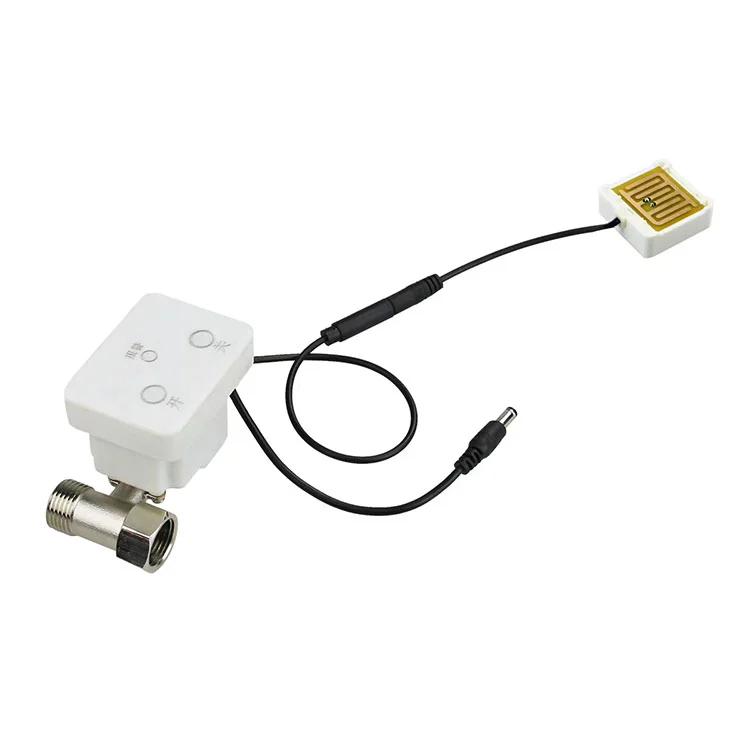

जेव्हा पर्यायी पाणी-गळती अलार्म केबल पाण्याचा संपर्क शोधते, तेव्हा ॲक्ट्युएटर आपोआप बंद केलेला वाल्व चालवतो आणि लाल सूचक सक्रिय करतो. हा हार्ड-वायर्ड सुरक्षा प्रतिसाद आहे जो अपस्ट्रीम मीटर इलेक्ट्रॉनिक्सपासून स्वतंत्रपणे कार्य करतो, फर्मवेअर हस्तक्षेपावरील अवलंबित्व कमी करतो.
इन्स्टॉलेशन टीम्सना पॉवर लागू होण्यापूर्वी वाल्व ऑपरेट करणे आवश्यक आहे आणि देखभाल कर्मचाऱ्यांना सेवेदरम्यान वाल्व उघडण्यासाठी किंवा बंद करण्याचा मार्ग आवश्यक आहे. KY-KT-27 इलेक्ट्रिक रिमोट कंट्रोलसह मॅन्युअल आपत्कालीन ऑपरेशनला समर्थन देते, त्यामुळे वाल्व कधीही अडकत नाही.
खालील तक्ता मानक KY-KT-27 कॉन्फिगरेशन प्रतिबिंबित करते. जेथे तुमचा मीटर प्लॅटफॉर्म वेगळ्या व्होल्टेज, टॉर्क वक्र किंवा वायरिंग कन्व्हेन्शनवर चालतो, तेथे हे पॅरामीटर्स OEM पुनरावलोकनादरम्यान कस्टमाइझ केले जाऊ शकतात.
| पॅरामीटर | मानक मूल्य | खरेदी नोट |
|---|---|---|
| मॉडेल | KY-KT-27 | नमुना आणि डेटाशीटवर मॉडेल कोडची पुष्टी करा |
| रेट केलेले व्होल्टेज | 24 V DC | ऑपरेटिंग रेंज 23-25 V; मीटर पॉवर रेलसह सुसंगततेची पुष्टी करा |
| कार्यरत वर्तमान | ≤80 mA | वाल्व प्रवासादरम्यान पीक करंटसाठी बजेट, केवळ स्टँडबायच नाही |
| लॉक केलेले रोटर करंट | 450 mA | ड्रायव्हर आणि संरक्षण सर्किट आकारमानासाठी उपयुक्त |
| आउटपुट टॉर्क | ≥1.8 N·m | रेटेड व्होल्टेजवर मोजले; वाल्व सीटिंग टॉर्क विरुद्ध पुष्टी करा |
| घट प्रमाण | २४००:१ | DN15–DN20 वाल्व प्लॅटफॉर्मशी जुळले |
| वाल्व प्रतिसाद वेळ | ≤10 से | रेटेड व्होल्टेजवर ओपन-टू-क्लोज किंवा क्लोज-टू-ओपन |
| जलरोधक रेटिंग | IP66 | दमट, स्प्लॅश-प्रवण, आणि बाहेरील मीटर संलग्नकांसाठी योग्य |
| वायरिंग | पॉवर केबल + लीकेज अलार्म केबल | केबलची लांबी, कनेक्टरचा प्रकार आणि वायरचा रंग सानुकूलित केला जाऊ शकतो |
तुमचा ॲप्लिकेशन 3.6 V, 5 V किंवा 12 V वर चालत असल्यास किंवा वेगळ्या टॉर्क टियरची आवश्यकता असल्यास, Kaiye ची अभियांत्रिकी टीम व्हॉल्व्ह लोडचे पुनरावलोकन करू शकते आणि मानक SKU ला विसंगत व्हॉल्व्ह प्लॅटफॉर्मवर सक्ती करण्याऐवजी जुळणारे ॲक्ट्युएटर कॉन्फिगरेशन प्रस्तावित करू शकते.
OEM खरेदीदारांसाठी, ॲक्ट्युएटर मीटर हाऊसिंग, व्हॉल्व्ह स्टेम आणि कंट्रोल बोर्डमध्ये बसेल तेवढाच चांगला आहे. KY-KT-27 एक कॉम्पॅक्ट, इंटिग्रेटेड बाह्यरेखा वापरते ज्यात जागा-प्रतिबंधित स्मार्ट-मीटर संलग्नकांसाठी आहे, वायरिंग योजना जी लीकेज-डिटेक्शन सर्किटपासून वीज विभक्त करते.
पॉवर वायरिंग.ॲक्ट्युएटरला समर्पित केबलद्वारे चालविले जाते. ड्राईव्ह सर्किटचा आकार 450 mA च्या लॉक-रोटर करंटसाठी असला पाहिजे, जरी सामान्य ऑपरेटिंग करंट ≤80 mA असला तरी, कारण व्हॉल्व्ह सीटिंग थोडक्यात जास्त करंटची मागणी करू शकते. ॲक्ट्युएटर फील्ड-बदलण्यायोग्य असल्यास मीटर बोर्डवर रिव्हर्स-पोलॅरिटी संरक्षणाची शिफारस केली जाते.
गळती अलार्म वायरिंग.गळती केबल एक स्वतंत्र इनपुट आहे. जेव्हा सेन्सिंग केबल पाण्याचा संपर्क शोधते, तेव्हा ॲक्ट्युएटर झडप बंद करतो आणि रेड अलार्म इंडिकेटर ट्रिगर करतो. या सर्किटला मीटरिंग सिग्नल नाही तर सुरक्षा इनपुट म्हणून मानले पाहिजे आणि संप्रेषण मॉड्यूलपासून स्वतंत्र राहिले पाहिजे जेणेकरून संप्रेषण अपयश लीक-ट्रिगर केलेले बंद अक्षम करू शकत नाही.
माउंटिंग इंटरफेस.DN15–DN20 स्मार्ट-मीटर व्हॉल्व्ह बॉडीवर वापरल्या जाणाऱ्या वाल्व्ह स्टेम आणि माउंटिंग पॅटर्नभोवती ॲक्ट्युएटर डिझाइन केलेले आहे. व्हॉल्यूम रिलीझ करण्यापूर्वी, खरेदीदारांनी स्टेम स्क्वेअर, माउंटिंग होल स्पेसिंग आणि मीटर हाउसिंगमध्ये ॲक्ट्युएटर ओरिएंटेशनची पुष्टी केली पाहिजे. उत्पादन ऑर्डर देण्यापूर्वी Kaiye यांत्रिक फिट-चेकसाठी नमुना पुरवू शकतो.
जर तुम्ही मीटर हाउसिंग किंवा संपूर्ण व्हॉल्व्ह असेंब्ली देखील सोर्स करत असाल, तर ॲक्ट्युएटरचे एकत्र पुनरावलोकन केले जाऊ शकतेपाणी मीटर शेलआणि व्हॉल्व्ह बॉडी असेंब्लीमध्ये इंटरफेस जुळत नाही.
ॲक्ट्युएटर लहान-बोअर व्हॉल्व्ह कंट्रोलसाठी ठेवलेला असतो जेथे हाय-स्पीड ऍक्च्युएशनपेक्षा इलेक्ट्रिक रिमोट ऑपरेशन आणि अयशस्वी-सुरक्षित बंद होणे महत्त्वाचे असते. ठराविक व्हॉल्यूम अनुप्रयोगांमध्ये हे समाविष्ट आहे:
बिलिंग नियंत्रण, थकबाकी व्यवस्थापन आणि अपार्टमेंट इमारती आणि उपयुक्तता-व्यवस्थापित निवासी खात्यांमध्ये लीक प्रतिसाद यासाठी रिमोट ओपन/क्लोज.
पॉइंट-ऑफ-वापर आणि व्यावसायिक शुद्धीकरण उपकरणांमध्ये गळती शोधणे, टाकी-स्तर नियंत्रण आणि फिल्टर-सायकल वाल्व ऑपरेशनवर स्वयंचलित शट-ऑफ.
जुन्या-सामुदायिक नूतनीकरण, कॅम्पस वॉटर मॅनेजमेंट, आणि इंडस्ट्रियल पार्क सब-मीटरिंगमध्ये बॅच इन्स्टॉलेशन जेथे ॲक्ट्युएटर चार- किंवा पाच-अंकी प्रमाणात घेतले जातात.
वॉटर-मीटर उत्पादक आणि वाल्व ऑटोमेशन दुकानांना ॲक्ट्युएटर पुरवठा जे युटिलिटीला पाठवण्यापूर्वी ॲक्ट्युएटरला त्यांच्या स्वत: च्या मीटरमध्ये किंवा वाल्व उत्पादनामध्ये समाकलित करतात.
ॲक्ट्युएटर हा Kaiye च्या विस्तृत वॉटर-मीटर घटक प्लॅटफॉर्मचा भाग असल्यामुळे, एकाधिक घटक सोर्स करणारे खरेदीदार पात्रता आणि लॉजिस्टिक एकत्र करू शकतात. तुमच्या प्रोजेक्टला मीटर स्तरावर वायरलेस कम्युनिकेशन आवश्यक असल्यास, ॲक्ट्युएटर Kaiye च्या सोबत काम करण्यासाठी डिझाइन केलेले आहे.वायरलेस वॉटर मीटरप्लॅटफॉर्म, जिथे व्हॉल्व्ह कंट्रोल आणि रिमोट डेटा ट्रान्समिशन दोन स्वतंत्रपणे पात्र भागांऐवजी एक सिस्टम म्हणून मानले जाते.
B2B खरेदीदारांसाठी, "निर्माता" चा अर्थ प्रक्रिया नियंत्रण असावा, फक्त कॅटलॉग असलेली ट्रेडिंग कंपनी नाही. Kaiye ISO 9001 गुणवत्ता प्रणाली चालवते, ॲक्ट्युएटर असेंब्लीसाठी स्वयंचलित उत्पादन चालवते आणि दोन दशकांहून अधिक काळ वॉटर-मीटर ॲक्ट्युएटर तयार करत आहे. KY-KT-27 ला त्या उत्पादन बेसचा तीन ठोस मार्गांनी फायदा होतो:
बॅचची सुसंगतता.मेटल गीअर्स नियंत्रित परिमाणांवर मशीन केले जातात. ऑटोमेटेड असेंब्ली गीअर मेश, टॉर्क आउटपुट आणि रिस्पॉन्स टाईममधील युनिट-टू-युनिट फरक कमी करते—जेव्हा तुम्ही युटिलिटी प्रोजेक्टवर हजारो ॲक्ट्युएटर स्थापित करत असाल तेव्हा ते महत्त्वाचे असते.
येणारी तपासणी आणि अंतिम चाचणी.मानक उत्पादनामध्ये वर्तमान ड्रॉ, प्रतिसाद वेळ आणि व्हॉल्व्ह प्रवासासाठी कार्यात्मक तपासणी समाविष्ट आहे. व्हॉल्यूम ऑर्डर देण्यापूर्वी खरेदीदार तपासणी प्रोटोकॉल आणि सॅम्पलिंग योजनेची विनंती करू शकतात.
शोधण्यायोग्यता.मॉडेल कोड, उत्पादन बॅच आणि चाचणी नोंदी ठेवल्या जातात जेणेकरून फील्ड समस्या दिसल्यास, प्रकल्पातील प्रत्येक ॲक्ट्युएटरला संशयित मानण्याऐवजी प्रभावित लोकसंख्येला वेगळे केले जाऊ शकते. Kaiye च्या उत्पादन बेस आणि गुणवत्ता प्रणालीबद्दल अधिक माहितीसाठी, पहाकंपनी प्रोफाइल आणि उत्पादन विहंगावलोकन.
KY-KT-27 एक मानक युनिट म्हणून उपलब्ध आहे, परंतु मानक म्हणजे निश्चित नाही. OEM आणि प्रकल्प खरेदीदारांसाठी, खालील आयटम सामान्यतः तांत्रिक पुनरावलोकनानंतर सानुकूलित केले जातात:
व्होल्टेज आणि ड्राइव्ह लॉजिक.जर तुमचा मीटर बोर्ड 24 V ऐवजी 3.6 V, 5 V किंवा 12 V पुरवत असेल, तर ऍक्च्युएटर ड्राइव्हचे पुनरावलोकन केले जाऊ शकते आणि जुळवले जाऊ शकते. कंट्रोल सिग्नल पोलॅरिटी आणि ओपन/क्लोज लॉजिक देखील तुमच्या बोर्डसोबत संरेखित केले जाऊ शकतात.
केबल आणि कनेक्टर.केबलची लांबी, वायर गेज, कलर कोड आणि कनेक्टरचा प्रकार तुमच्या मीटर हाउसिंग आणि असेंबली फिक्स्चरशी जुळण्यासाठी निर्दिष्ट केला जाऊ शकतो.
टॉर्क आणि गियर प्रमाण.उच्च सीटिंग टॉर्क किंवा भिन्न स्टेम भूमिती असलेल्या वाल्व्हसाठी, पर्यायी गियर प्रमाण किंवा मोटर टियर मानक 2400:1 कॉन्फिगरेशनपेक्षा अधिक योग्य असू शकतात.
ब्रँडिंग आणि पॅकेजिंग.व्हॉल्यूम ऑर्डरसाठी खाजगी-लेबल मार्किंग, तटस्थ पॅकेजिंग आणि प्रोजेक्ट-विशिष्ट लेबलिंग उपलब्ध आहेत.
मानक कॉन्फिगरेशनसाठी ठराविक MOQ 500 तुकड्यांपासून सुरू होते; सानुकूलित व्होल्टेज, केबल किंवा ब्रँडिंगसाठी उच्च MOQ आणि नमुना मंजुरीची पायरी आवश्यक असू शकते. ऑर्डरचे प्रमाण आणि घटक उपलब्धता यावर अवलंबून, मानक युनिट्ससाठी लीड टाइम सामान्यतः PO आणि नमुना पुष्टीकरणानंतर 15-25 कार्य दिवस असतो. कोटेशनवर अंतिम MOQ आणि लीड टाइमची पुष्टी केली जाते.
किमान ऑर्डर प्रमाण किती आहे?
मानक कॉन्फिगरेशन 500 तुकड्यांपासून सुरू होते. सानुकूलित व्होल्टेज, केबल, कनेक्टर किंवा ब्रँडिंगसाठी उच्च MOQ आणि नमुना मंजुरी चरण आवश्यक असू शकतात.
ॲक्ट्युएटर 3.6V, 5V किंवा 12V साठी सानुकूलित केले जाऊ शकते?
होय. मानक युनिट 24V DC आहे, परंतु तांत्रिक मूल्यमापनानंतर ड्राइव्हचे पुनरावलोकन केले जाऊ शकते आणि 3.6V, 5V किंवा 12V सिस्टमशी जुळले जाऊ शकते.
आघाडी वेळ काय आहे?
ऑर्डरचे प्रमाण आणि घटक उपलब्धता यावर अवलंबून मानक युनिट्स साधारणपणे PO आणि नमुना पुष्टीकरणानंतर 15-25 कार्य दिवस असतात.
पाण्याच्या गळतीवर झडप आपोआप बंद होते का?
होय, जेव्हा लीकेज अलार्म केबल पाण्याचा संपर्क शोधते, तेव्हा ऍक्च्युएटर बंद झडप चालवतो आणि लाल अलार्म इंडिकेटर सक्रिय करतो.
