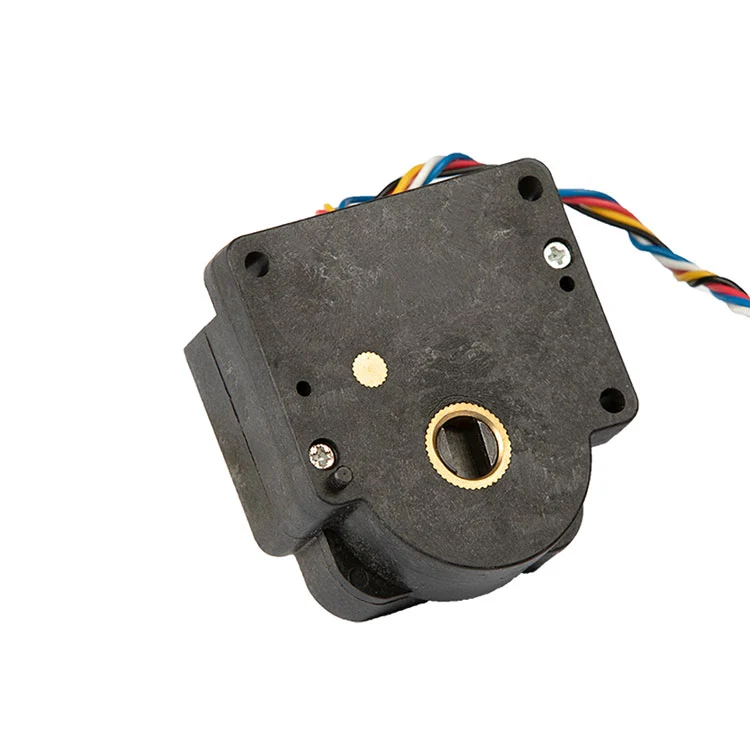

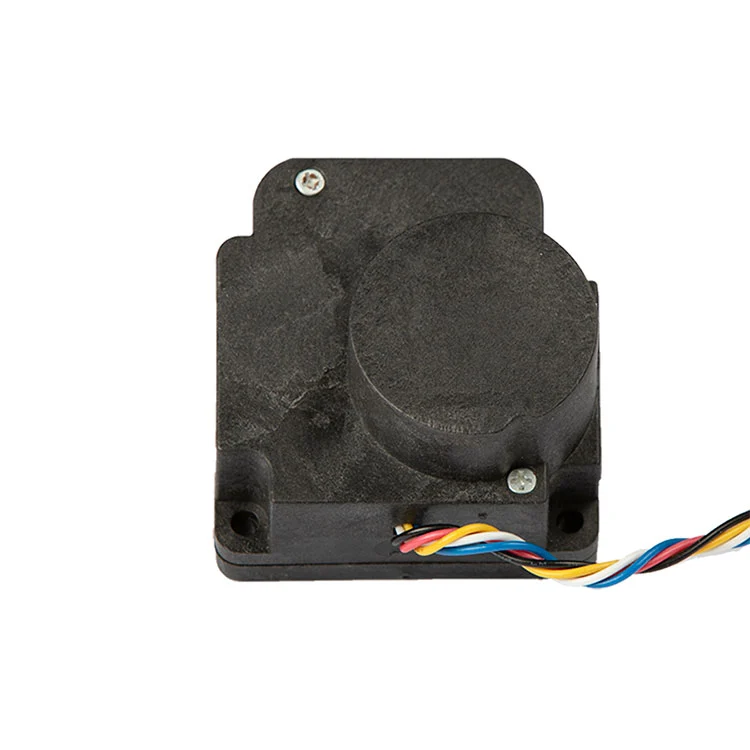

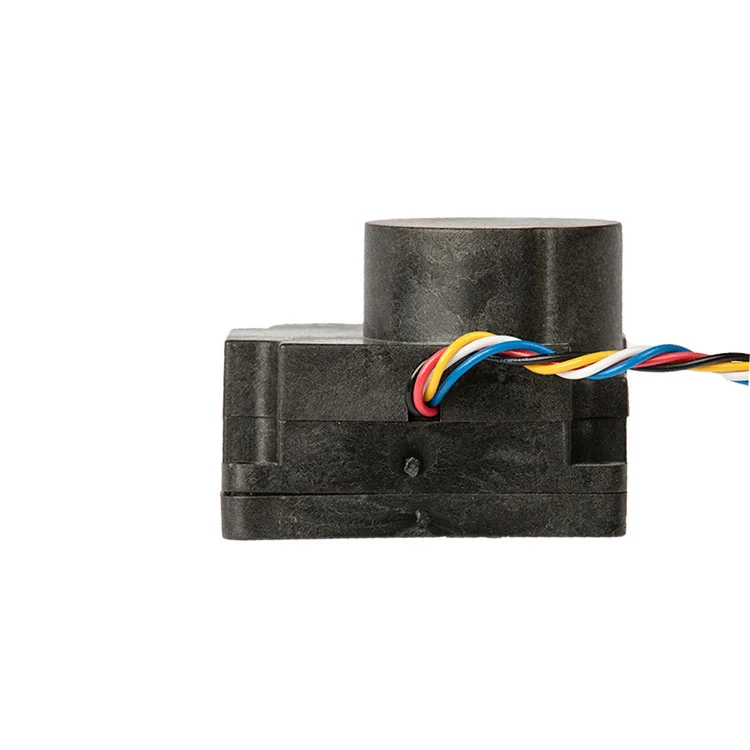

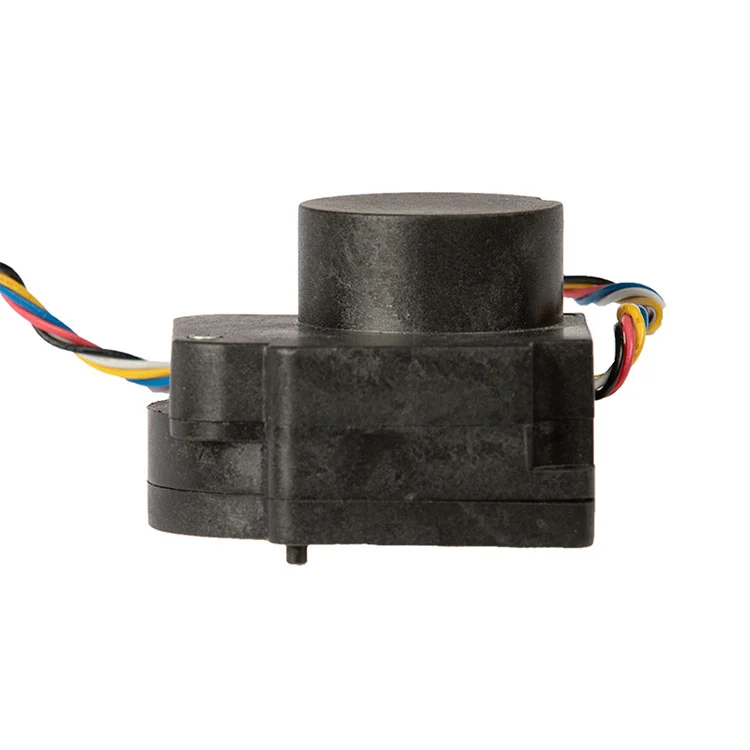

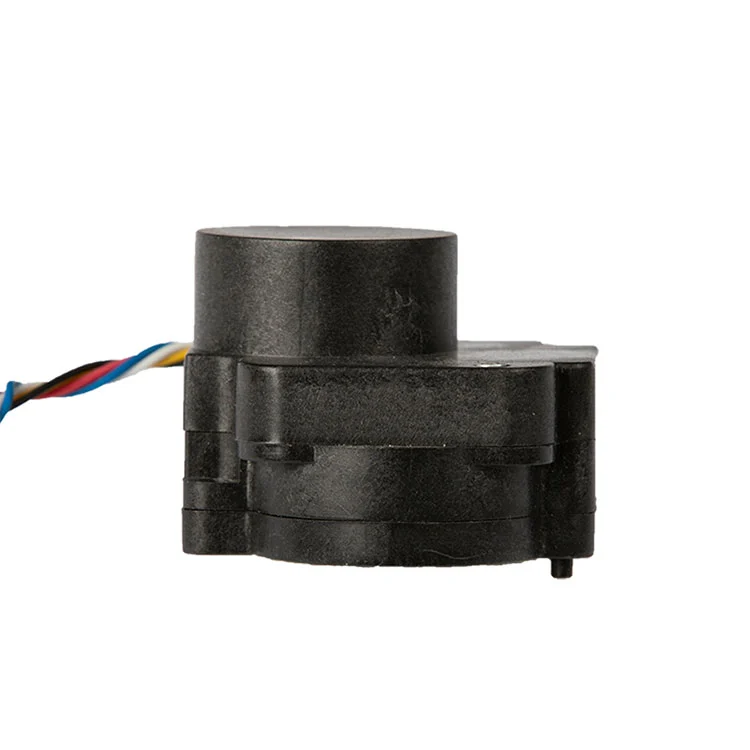

वॉटर मीटर व्हॉल्व्ह ॲक्ट्युएटर कंट्रोलर

तांत्रिक तपशील

वॉटर मीटर व्हॉल्व्ह ॲक्ट्युएटर कंट्रोलरमध्ये खालीलप्रमाणे प्रमाणित तांत्रिक मापदंडांसह स्थिर विद्युत कार्यप्रदर्शन आणि विश्वसनीय ॲक्ट्युएशन आउटपुट वैशिष्ट्ये आहेत

वायरिंग अनुक्रम आणि व्याख्या

वॉटर मीटर व्हॉल्व्ह ॲक्ट्युएटर कंट्रोलर सुलभ स्थापना आणि चालू करण्यासाठी स्पष्ट सिग्नल परिभाषासह 5 पिन वायरिंग कॉन्फिगरेशन वापरतो:

1. पांढरी तार:शीर्ष स्विच सिग्नल (वाल्व्ह उघडा)

2. निळा वायर:सिग्नलसाठी सामान्य टर्मिनल

3. पिवळी तार:टॉप स्विच सिग्नल (वॉल्व्ह बंद)

4. लाल वायर:शीर्ष स्थान टर्मिनल

5. काळी वायर:उच्च/निम्न पातळीचे टर्मिनल

टीप:ग्राहक स्थापना अभिमुखता आणि अनुप्रयोग परिस्थितीमधील फरकांमुळे वाल्व उघडे/बंद स्थितीत बदल होऊ शकते. वास्तविक स्थापना आणि ऑपरेटिंग शर्तींच्या आधारे ग्राहकांद्वारे अंतिम खुले/बंद तर्काची पुष्टी केली जाईल.

स्थिर पॅरामीटर कार्यप्रदर्शन आणि प्रमाणित वायरिंग डिझाइनसह, वॉटर मीटर व्हॉल्व्ह ॲक्ट्युएटर कंट्रोलर निवासी आणि व्यावसायिक मीटरिंग सिस्टममध्ये वॉटर मीटर व्हॉल्व्ह ॲक्ट्युएशनसाठी विश्वसनीय नियंत्रण प्रदान करतो.

हे वॉटर मीटर व्हॉल्व्ह ॲक्ट्युएटर कंट्रोलर कोणत्या वॉटर मीटर व्यासाशी सुसंगत आहे?

हे विशेषतः DN15 आणि DN20 वॉटर मीटरसाठी डिझाइन केलेले आहे, या मानक कॅलिबर्सच्या मीटरिंग आणि नियंत्रण आवश्यकतांशी जुळण्यासाठी 1500:1 च्या निश्चित मीटरिंग गुणोत्तरासह.

वास्तविक वापरासाठी 0 (IP0) च्या जलरोधक रेटिंगचा अर्थ काय आहे?

IP0 सूचित करते की ॲक्ट्युएटरला विशेष जलरोधक किंवा धूळरोधक संरक्षण नाही. हे केवळ घरातील, कोरड्या आणि विसर्जन नसलेल्या वातावरणात स्थापनेसाठी योग्य आहे; पाण्याचा थेट संपर्क, पाऊस किंवा उच्च आर्द्रता असलेली खुली हवा टाळा.

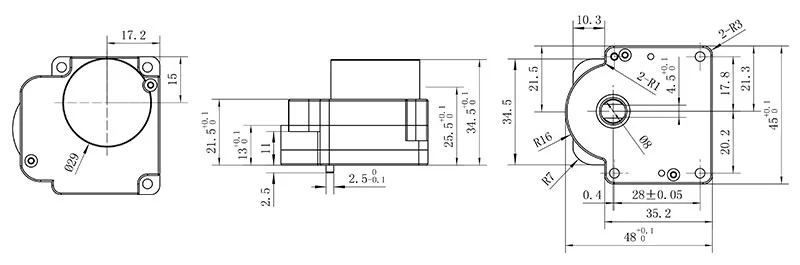

उत्पादन रेखाचित्र
