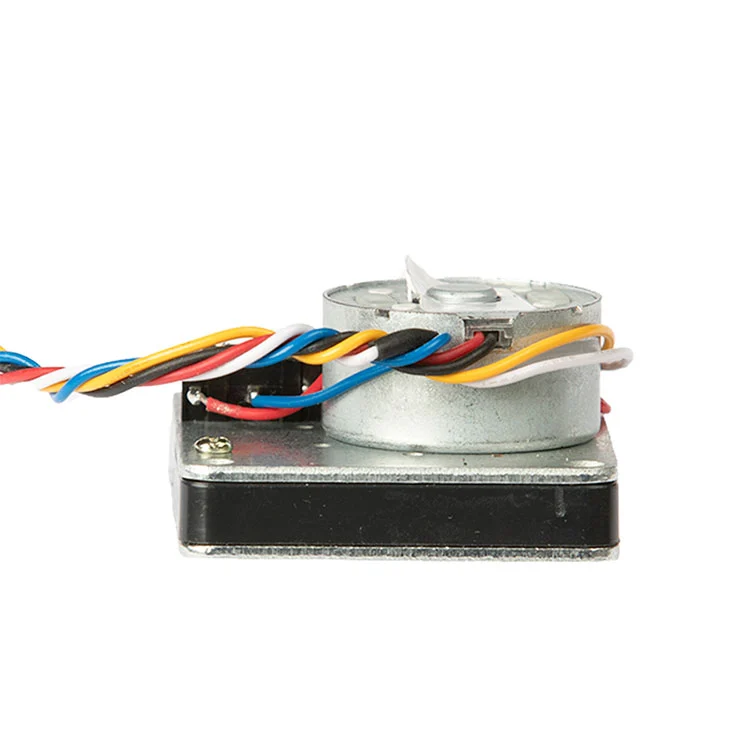

वॉटर मीटर बॉल व्हॉल्व्ह कंट्रोलर ॲक्ट्युएटर

बॉल व्हॉल्व्ह ॲक्ट्युएटर खरेदीदारांसाठी वास्तविकपणे काय सोडवतो

बहुतेक स्मार्ट-मीटर बॉल व्हॉल्व्ह फेल्युअर मोटरमधून येत नाहीत. ते वृद्ध व्हॉल्व्हवर कमी पडणे, वर्तमान ड्रॉमुळे बॅटरी पॅक अपेक्षेपेक्षा जास्त वेगाने निचरा होणे किंवा मीटर बोर्डशी जुळत नसलेल्या वायरिंगमुळे येतात. हा ॲक्ट्युएटर त्या तीन अपयशी बिंदूंना थेट संबोधित करतो.

• वृद्ध बॉल वाल्व्हसाठी हेडरूमसह जोर.1000:1 गियर रिडक्शनद्वारे 15 किलोपेक्षा जास्त रेट केलेले, ऍक्च्युएटर लहान-बोअर वॉटर-मीटर बॉल व्हॉल्व्हसाठी आकारले जाते. तांत्रिक पुनरावलोकनादरम्यान वाल्व सीटिंग टॉर्कची पुष्टी करा.
• बॅटरीवर चालणाऱ्या मीटरसाठी कमी वर्तमान ड्रॉ.ऑपरेटिंग करंट ≤25 mA आहे 3.6V नाममात्र, 450 mA च्या लॉक-रोटर करंटसह. कमी ऑपरेटिंग करंट ॲक्ट्युएटरला ड्राय-सेल पॅकमधून जास्त ड्रेन न करता चालवण्यास अनुमती देतो, तर लॉक-रोटर आकृती आपल्या ड्रायव्हर सर्किटला वाल्व बसण्याच्या वेळी काय अपेक्षा करावी हे सांगते.

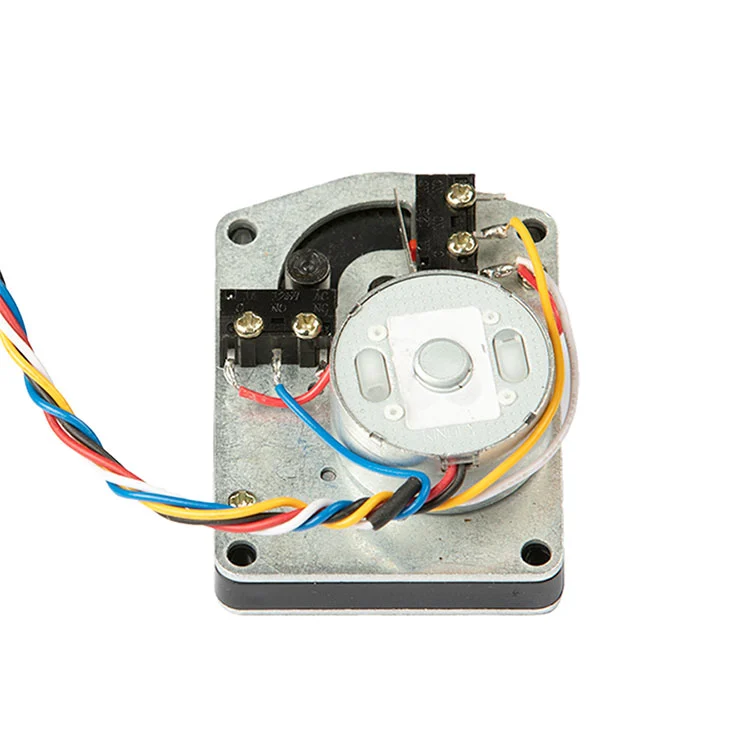

• मीटर बोर्डशी जुळणारे पाच-वायर नियंत्रण.लाल सकारात्मक, काळा नकारात्मक, निळा उघडा, पांढरा COM, पिवळा बंद. वायरिंग योजना ओपन/क्लोज कंट्रोल सिग्नलपासून पॉवर वेगळे करते, त्यामुळे मीटर बोर्डच्या विद्यमान कंट्रोल लॉजिकद्वारे ॲक्ट्युएटर चालवले जाऊ शकते.
• नॉन-इलेक्ट्रीफाइड मीटर खड्ड्यांसाठी डिझाइन केलेले.ॲक्ट्युएटर निवासी, भूमिगत आणि विद्युतीकरण नसलेल्या स्थापनेच्या परिस्थितींसाठी आहे जेथे 220V मेन किंवा समर्पित पॉवर केबल्स चालवणे अव्यवहार्य आहे.

तांत्रिक तपशील खरेदीदारांनी ऑर्डर करण्यापूर्वी सत्यापित केले पाहिजे

खालील तक्ता मानक बॉल वाल्व्ह ॲक्ट्युएटर कॉन्फिगरेशन प्रतिबिंबित करते. जेथे तुमचा मीटर प्लॅटफॉर्म वेगळ्या व्होल्टेजवर, थ्रस्ट वक्र किंवा वायरिंग कन्व्हेन्शनवर चालतो, तेथे हे पॅरामीटर्स OEM पुनरावलोकनादरम्यान कस्टमाइझ केले जाऊ शकतात.

जर तुमचा मीटर बोर्ड वेगळा कंट्रोल सिग्नल पोलॅरिटी पुरवत असेल किंवा वेगळा कनेक्टर वापरत असेल, तर Kaiye ची अभियांत्रिकी टीम वायरिंगचे पुनरावलोकन करू शकते आणि विसंगत मीटर प्लॅटफॉर्ममध्ये मानक हार्नेस सक्ती करण्याऐवजी जुळलेल्या कॉन्फिगरेशनचा प्रस्ताव देऊ शकते.

एकत्रीकरण, वायरिंग आणि माउंटिंग: अभियंते प्रथम काय विचारतात

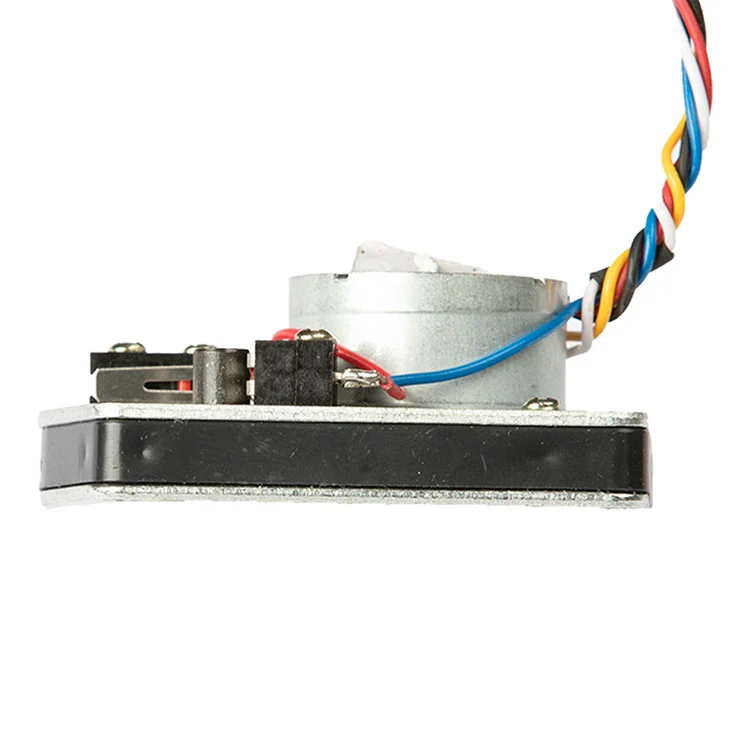

OEM खरेदीदारांसाठी, ॲक्ट्युएटर मीटर हाऊसिंग, बॉल व्हॉल्व्ह स्टेम आणि कंट्रोल बोर्डमध्ये बसेल तितकेच चांगले आहे. हे ॲक्ट्युएटर स्पेस-मर्यादित स्मार्ट-मीटर एन्क्लोजरसाठी एक कॉम्पॅक्ट बाह्यरेखा वापरते, ज्यामध्ये ओपन/क्लोज कंट्रोल सिग्नलपासून पॉवर विभक्त करणारी वायरिंग योजना असते.

पॉवर वायरिंग.लाल सकारात्मक आहे, काळा नकारात्मक आहे. ड्राईव्ह सर्किटचा आकार 450 mA च्या लॉक-रोटर करंटसाठी असावा, जरी सामान्य ऑपरेटिंग करंट ≤25 mA असला तरीही, कारण व्हॉल्व्ह बसण्याची थोडक्यात जास्त करंटची मागणी होऊ शकते. ॲक्ट्युएटर फील्ड-बदलण्यायोग्य असल्यास मीटर बोर्डवर रिव्हर्स-पोलॅरिटी संरक्षणाची शिफारस केली जाते.

वायरिंग नियंत्रित करा.निळा उघडा आहे, पांढरा COM आहे, पिवळा जवळ आहे. या सर्किटला पॉवर लाइन नव्हे तर कंट्रोल इनपुट म्हणून मानले पाहिजे आणि कम्युनिकेशन मॉड्यूलपासून स्वतंत्र राहिले पाहिजे जेणेकरून कम्युनिकेशन बिघाड झाल्यास वाल्व नियंत्रण अक्षम होणार नाही.

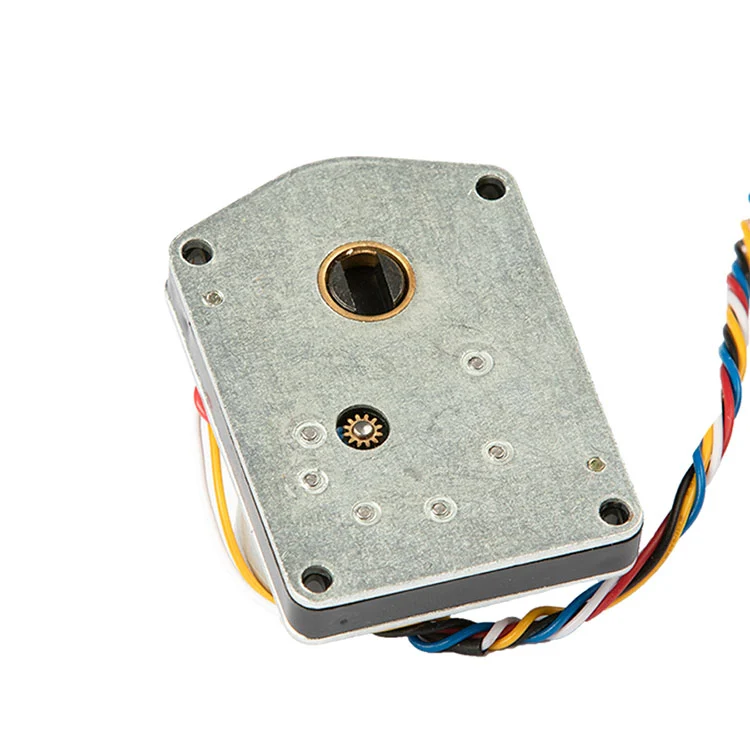

माउंटिंग इंटरफेस.ऍक्च्युएटर बॉल व्हॉल्व्ह स्टेम आणि माउंटिंग पॅटर्नच्या आसपास डिझाइन केलेले आहे जे लहान-बोअर स्मार्ट-मीटर व्हॉल्व्ह बॉडीवर वापरले जाते. व्हॉल्यूम रिलीझ करण्यापूर्वी, खरेदीदारांनी स्टेम स्क्वेअर, माउंटिंग होल स्पेसिंग आणि मीटर हाउसिंगमध्ये ॲक्ट्युएटर ओरिएंटेशनची पुष्टी केली पाहिजे. उत्पादन ऑर्डर देण्यापूर्वी Kaiye यांत्रिक फिट-चेकसाठी नमुना पुरवू शकतो.

जर तुम्ही मीटर हाउसिंग किंवा संपूर्ण व्हॉल्व्ह असेंब्ली देखील सोर्स करत असाल, तर ॲक्ट्युएटरचे एकत्र पुनरावलोकन केले जाऊ शकतेपाणी मीटर शेलआणि व्हॉल्व्ह बॉडी असेंब्लीमध्ये इंटरफेस जुळत नाही.

बॉल व्हॉल्व्ह ॲक्ट्युएटर कुठे वापरला जातो: व्हॉल्यूम प्रोजेक्ट्ससाठी ऍप्लिकेशन फिट

ऍक्च्युएटर लहान-बोअर बॉल व्हॉल्व्ह नियंत्रणासाठी स्थित आहे जेथे बॅटरी-चालित ऑपरेशन आणि कमी करंट ड्रॉ हाय-स्पीड ऍक्च्युएशनपेक्षा जास्त महत्त्वाचे आहे. ठराविक व्हॉल्यूम अनुप्रयोगांमध्ये हे समाविष्ट आहे:

ॲक्ट्युएटर हा Kaiye च्या विस्तृत वॉटर-मीटर घटक प्लॅटफॉर्मचा भाग असल्यामुळे, एकाधिक घटक सोर्स करणारे खरेदीदार पात्रता आणि लॉजिस्टिक एकत्र करू शकतात. तुमच्या प्रोजेक्टला मीटर स्तरावर वायरलेस कम्युनिकेशन आवश्यक असल्यास, ॲक्ट्युएटर Kaiye च्या सोबत काम करण्यासाठी डिझाइन केलेले आहे.वायरलेस वॉटर मीटरप्लॅटफॉर्म आपण संपूर्ण पुनरावलोकन देखील करू शकतावॉटर मीटर ॲक्ट्युएटर श्रेणीसंबंधित मॉडेल्ससाठी.

गुणवत्ता, सुसंगतता आणि "निर्माता" याचा अर्थ येथे काय आहे

B2B खरेदीदारांसाठी, "निर्माता" चा अर्थ प्रक्रिया नियंत्रण असावा, फक्त कॅटलॉग असलेली ट्रेडिंग कंपनी नाही. Kaiye ISO 9001 गुणवत्ता प्रणाली चालवते, ॲक्ट्युएटर असेंब्लीसाठी स्वयंचलित उत्पादन चालवते आणि दोन दशकांहून अधिक काळ वॉटर-मीटर ॲक्ट्युएटर तयार करत आहे. या बॉल व्हॉल्व्ह ॲक्ट्युएटरला त्या उत्पादन बेसपासून तीन ठोस मार्गांनी फायदा होतो:

बॅचची सुसंगतता.गीअर्स नियंत्रित परिमाणांवर मशीन केले जातात. ऑटोमेटेड असेंब्ली गीअर मेश, थ्रस्ट आउटपुट आणि रिस्पॉन्स टाईममधील युनिट-टू-युनिट फरक कमी करते—जेव्हा तुम्ही युटिलिटी प्रोजेक्टवर हजारो ॲक्ट्युएटर्स इन्स्टॉल करत असाल तेव्हा ते महत्त्वाचे असते.

येणारी तपासणी आणि अंतिम चाचणी.मानक उत्पादनामध्ये वर्तमान ड्रॉ, प्रतिसाद वेळ आणि व्हॉल्व्ह प्रवासासाठी कार्यात्मक तपासणी समाविष्ट आहे. व्हॉल्यूम ऑर्डर देण्यापूर्वी खरेदीदार तपासणी प्रोटोकॉल आणि सॅम्पलिंग योजनेची विनंती करू शकतात.

शोधण्यायोग्यता.मॉडेल कोड, उत्पादन बॅच आणि चाचणी नोंदी ठेवल्या जातात जेणेकरून फील्ड समस्या दिसल्यास, प्रकल्पातील प्रत्येक ॲक्ट्युएटरला संशयित मानण्याऐवजी प्रभावित लोकसंख्येला वेगळे केले जाऊ शकते. Kaiye च्या उत्पादन बेस आणि गुणवत्ता प्रणालीबद्दल अधिक माहितीसाठी, पहाकंपनी प्रोफाइल आणि उत्पादन विहंगावलोकन.

OEM सानुकूलन आणि खरेदी अटी

बॉल व्हॉल्व्ह ॲक्ट्युएटर एक मानक युनिट म्हणून उपलब्ध आहे, परंतु मानक म्हणजे निश्चित नाही. OEM आणि प्रकल्प खरेदीदारांसाठी, खालील आयटम सामान्यतः तांत्रिक पुनरावलोकनानंतर सानुकूलित केले जातात:

केबल आणि कनेक्टर.केबलची लांबी, वायर गेज, कलर कोड आणि कनेक्टरचा प्रकार तुमच्या मीटर हाउसिंग आणि असेंबली फिक्स्चरशी जुळण्यासाठी निर्दिष्ट केला जाऊ शकतो.

तार्किक नियंत्रण.ओपन/क्लोज सिग्नल पोलॅरिटी आणि COM कॉन्फिगरेशन तुमच्या मीटर बोर्डसह संरेखित केले जाऊ शकते.

थ्रस्ट आणि गियर प्रमाण.उच्च सीटिंग थ्रस्ट किंवा भिन्न स्टेम भूमिती असलेल्या वाल्व्हसाठी, पर्यायी गियर प्रमाण किंवा मोटर टियर मानक 1000:1 कॉन्फिगरेशनपेक्षा अधिक योग्य असू शकतात.

ब्रँडिंग आणि पॅकेजिंग.व्हॉल्यूम ऑर्डरसाठी खाजगी-लेबल मार्किंग, तटस्थ पॅकेजिंग आणि प्रोजेक्ट-विशिष्ट लेबलिंग उपलब्ध आहेत.

ठराविक MOQ आणि लीड टाइम कोटेशनवर पुष्टी केली जाते. ऑर्डरचे प्रमाण आणि घटक उपलब्धता यावर अवलंबून मानक वितरण साधारणपणे PO आणि नमुना पुष्टीकरणानंतर 15-30 दिवसांनी होते.

खरेदी FAQ

तुम्ही निर्माता आहात का?
होय. Kaiye चा स्वतःचा कारखाना आहे ज्यात 30 वर्षांपेक्षा जास्त उत्पादन अनुभव आहे.

तुम्ही हे उत्पादन आमच्या गरजेनुसार पॅक करू शकता का?
होय. सानुकूलित पॅकेजिंग आणि लेबलिंग व्हॉल्यूम ऑर्डरसाठी स्वागत आहे.

नियमित ऑर्डरसाठी वितरण वेळ काय आहे?
डिलिव्हरी वेळ साधारणपणे 15-30 दिवसांचा असतो आणि मॉडेल कालावधी आणि ऑर्डरच्या प्रमाणानुसार कमी किंवा जास्त असू शकतो.

वायरिंगची व्याख्या काय आहे?
लाल सकारात्मक आहे, काळा नकारात्मक आहे, निळा खुला आहे, पांढरा COM आहे, आणि पिवळा जवळ आहे.

जलरोधक रेटिंग काय आहे?
मानक कॉन्फिगरेशन IP रेटिंग निर्दिष्ट करत नाही. बाहेरील किंवा बुडलेल्या स्थापनेसाठी अभियांत्रिकीसह आवश्यक IP पातळीची पुष्टी करा.

हे 3.6V ड्राय-सेल बॅटरी स्मार्ट वॉटर मीटरशी सुसंगत आहे का?
होय. ॲक्ट्युएटर 2.5-5V च्या ऑपरेटेबल व्होल्टेज श्रेणीसह 3.6V DC सिस्टमसाठी डिझाइन केलेले आहे. तांत्रिक पुनरावलोकनादरम्यान मीटर बोर्ड कंट्रोल लॉजिक आणि वाल्व लोडची पुष्टी करा.
